光电、磁、电感：机器人关节里的编码器到底该怎么选

在关节模组里，减速器决定力矩密度，电机决定功率密度，而编码器几乎单独决定关节的定位精度上限、速度环带宽和长期可靠性。这是 BOM 里最容易被”参数表自信”糊弄过去的一项。

同一个关节面前摆着三条路线：光电、磁、电感。三者的参数表上都能标出很高的分辨率，价格却差一个数量级，宣传口径还彼此矛盾。

比来比去总是比不出结论，是因为这三样东西测的根本不是同一个物理量：光电数的是光路的通断，磁测的是磁场方向，电感测的是线圈之间的互感。物理原理不同，精度天花板、环境耐受、安装形式、成本结构就天然不同。

所以真正该问的不是”哪种编码器更好”，而是：在关节的这个位置、需要测什么、能接受哪种失效方式。

三种物理量，不是一个排行榜

光电：用光路数格子。 红外 LED 照过刻着一圈透光/不透光刻线的码盘，光敏器件数通断。分辨率来自刻线密度加电子细分：配 A/B 正交加 Z 零位就是增量式，每个角位置都有唯一数字码就是绝对式。

磁：用芯片测磁场方向。 轴端一颗磁钢，PCB 上一颗角度芯片（霍尔、AMR、GMR 或 TMR），把磁场方向解算成 0 到 360°。轴端式用径向充磁磁钢配测横向磁场的芯片，对轴偏心最宽容；离轴式把多极磁环套在轴上或减速器输出端，读头在圆周上读磁极——中空走线和输出端测量就是这么做出来的。

电感：用平面线圈测互感。 励磁线圈通交变电流，在定转子间隙建立交变磁场；转子上的导体图案调制耦合，定子感应绕组输出随角度变化的正余弦信号，解调得到绝对角度。它是旋转变压器和感应同步器在 PCB 上的后代。

原理不同，四个方向的系统性差异随之确定：

光电：精度天花板最高，也是最娇气的一套

一套光电编码器就三样东西：光源、码盘、光敏器件。工程上常用的两个换算关系：

• 增量式正交四细分：N = 4 × L，L 为码盘刻线数；
• 绝对式量化步距：Δθ = 360° ÷ 2ⁿ，n 为位数。

25 位单圈时 2²⁵ = 33,554,432，量化步距约 0.0000107°。海德汉 ECN/EQN 1300 系列的公开参数正好在这个量级：单圈 33,554,432 个位置、精度低至 ±20 角秒、最高工作温度 115 ℃；多摩川的单圈 17 位 / 23 位与多圈（每圈 23 位加 16 位圈数）路线，长期占据工业伺服的主流。

有个细节容易忽略：分辨率并不完全来自刻线密度。刻线越密，码盘制造和光路装调的代价越高，实用的高分辨率更多靠对正余弦信号做电子内插。所以评估光电方案时，”码盘刻线数”和”输出位数”要当两个数看。

光电的一切优点都以光路干净为前提。灰尘、油雾、冷凝水落在码盘上，轻则波形变差，重则方波直接丢失——机床里的光电反馈要配密封压缩空气，就是这个原因。风险清单上还有三件事：玻璃或塑料码盘怕冲击振动；LED 光源有寿命，最终会衰减；部分高分辨率型号工作电流超过 100 mA，对电池供电的移动平台不友好。

一句话：精度上限最高、技术最成熟、完全不怕磁场，但它是一套需要被伺候的光学系统，密封、洁净、温控、装配，每一项都要付钱。

磁：芯片化的主流，也是误读最多的一类

最简单的磁编码器只有两颗零件：轴端一颗磁钢，PCB 上一颗芯片。这也正是它的边界所在。

磁钢材料直接决定温度表现：钐钴温度特性好，钕铁硼体积小、磁能积高，铁氧体便宜。钕铁硼的剩磁温度系数该写进设计计算书，而不是脚注：

α(Br) ≈ −0.09% ～ −0.12% / ℃

多极磁环的电角度换算：θe = p × θm，p 为极对数，θm 为机械转角。

这一路最常见的误读，是把芯片位数当系统精度。公开数据把差距摆得很清楚：

前三款是”把磁编码器当芯片用”，最后一款是”把它当系统做”：磁环、读头、安装公差、误差标定全套一起设计，两者相差近两个数量级。工程分界因此很清楚——电机端换相和速度环，芯片级够用；要做输出侧位置反馈，必须按系统级方案设计磁路、控制气隙与偏心、做全温标定，或者转向电感。

干扰源也绕不开：电机漏磁、大电流母排、近旁铁磁安装件、磁环退磁、装配偏心。这些在桌面演示上测不出来，只在最终结构、最终走线、最大电流下才现形。

电感：旋变的平面化后代

电感式测的是互感，不测光也不测磁场方向。它和旋变、感应同步器一脉相承，区别在于把绕线工艺换成 PCB 平面线圈，把模拟解调换成数字解调。

这条路径带来几个独特性质：不依赖光源，没有 LED 寿命问题；不依赖永磁体，没有剩磁温漂；定转子都是平面结构，做薄做轻，天然留出大中空走线空间。

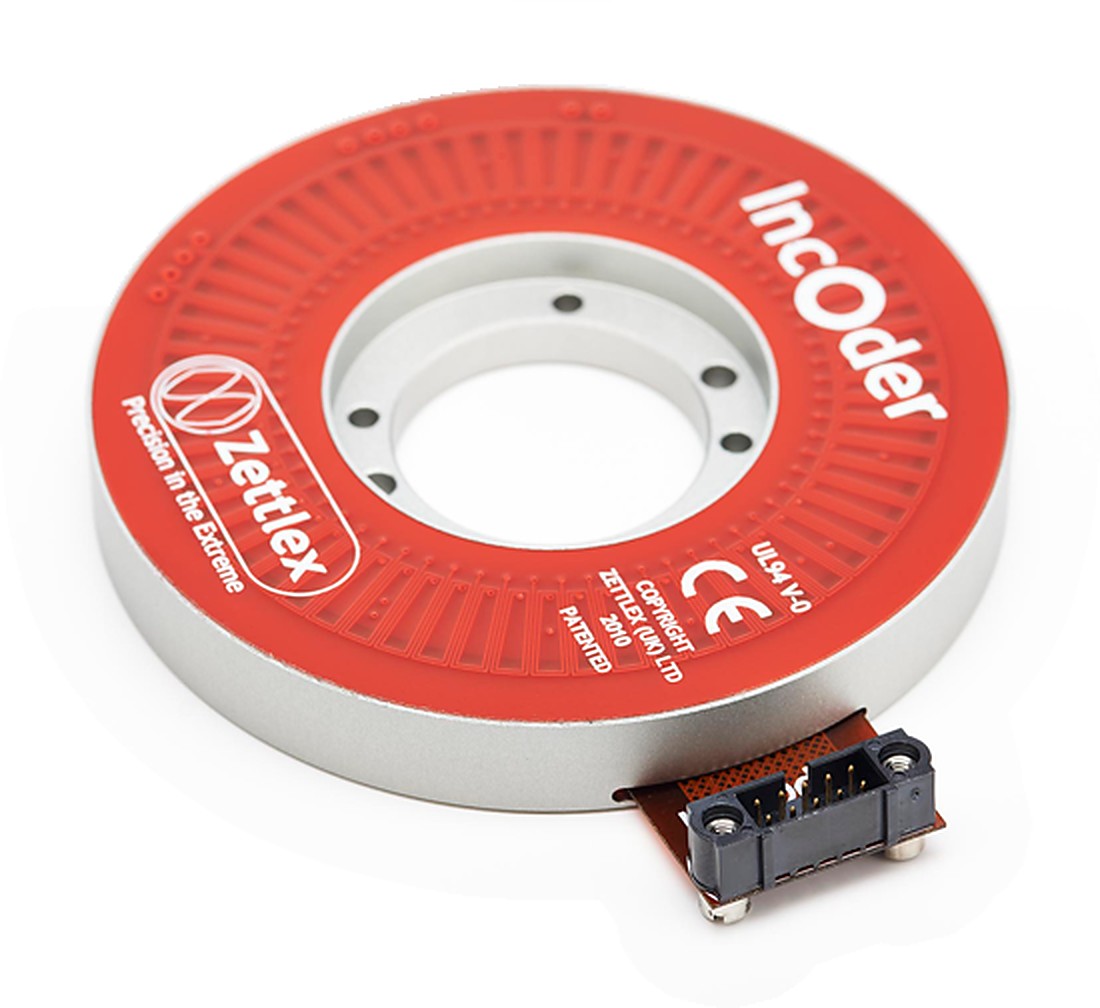

以量产的 IncOder 系列为例：44 mm 规格 10 至 17 位、精度 360 角秒；70 mm 规格 10 至 20 位、精度 125 角秒；重复性 1 LSB；对灰尘、油污、指纹不敏感，安装状态下满足 IEC 61000-6-2 与 IEC 61000-6-4 的电磁兼容要求。

精度落在芯片级磁方案与高端光电之间，环境耐受接近磁方案——”皮实”和”精度”能同时拿到，这才是电感真正的卖点。代价同样直白：直径方向占用比芯片方案大，公开渠道单件通常在数百美元级，励磁与解调链路带来额外电路和 EMC 工作量，供应商数量远少于前两者。

装在哪，比选什么更重要

同一个关节里，编码器装在哪个位置，至少决定一半的性能。这个分工比三条路线的选择更值得花时间。

电机侧：为换相和速度环服务。 传感器贴着转子，测电角度和转速，喂给 FOC 换相、电流环和速度环。这一路对分辨率要求不高，对电角度质量要求很高：霍尔每个电周期只给 6 个状态（60° 电角度），做方波换相勉强够，撑不起高精度 FOC；驱动厂商的工程资料给出的起点是至少 500 计数/转的增量信号，或 11 位单圈绝对信号。实际产品里这一路几乎清一色选磁方案：体积小、耐高转速、成本低、和电机集成最自然。

输出侧：把背隙和柔顺”看见”。 输出侧编码器在减速器之后，测真实关节角。它的价值在于：背隙、柔轮与轮齿的弹性变形、轴承和壳体的受力变形，电机侧一个也看不见。减速器背隙常见量级 0.3° 到 2°，这类误差发生在减速器之后，电机侧分辨率再高也无济于事。

理想刚性传动下，电机侧量化步距会被减速比缩小到输出端：

Δθ_output ≈ Δθ_motor ÷ N —— 仅在理想刚性传动下成立

问题恰恰在于，”理想刚性”是减速器不提供的属性。这就是”电机侧位数堆得再高、输出端照样差”的根源。

双编码器。 两路都用起来：电机侧负责换相与速度内环，输出侧负责位置外环，真实关节角直接进闭环，传动误差被实时观测和补偿。协作机器人普遍采用这一架构，UR 在新一代产品资料里直接写明 “True Absolute Encoder”。

两路角度之差还携带传动链扭转变形的信息，在已知等效刚度时可以估算力矩：

τ_est ≈ Kθ × (θ_motor ÷ N − θ_output)

对这个公式的期待要克制。谐波与 RV 的刚度是非线性的，摩擦和滞回随温度、方向、负载变化，未经标定与全工况验证的力矩估计，不足以替代专用力矩传感器。把双编码器差值当作传动误差的观测量，比当作扭矩传感器更符合工程实际。

分辨率不等于精度

选型时把三个指标分开写，是避开参数陷阱的第一步：

• 分辨率：能区分的最小角度步距，由位数和细分方式决定；
• 精度：读数与真实角度的偏差，由偏心、气隙、轴承回转误差、温漂、标定残差共同决定；
• 重复精度：同一位置反复到达的离散度，通常远好于精度。

20 位编码器的量化步距是 360° ÷ 1,048,576 ≈ 0.000343°。这只是”数字上能分辨的最小步距”，不是精度。偏心、倾斜、磁场不均、气隙变化、轴承跳动，会把绝对误差拉大到这个数的几十倍甚至上千倍——AksIM-2 标称 20 位、系统精度从 ±0.004° 起，原因就在这里。反过来，14 位芯片级磁方案量化步距约 0.022°，安装非线性就有 ±0.8°，位数在系统误差面前几乎可以忽略。

同理，”减速比会放大分辨率”只在理想运动学意义上成立，背隙、啮合误差、扭转变形都不在公式覆盖范围内。参数表上真正该看的是系统级精度、全温误差带和安装容差要求。

按工况对号入座

无论选哪条路线，五件事建议写进设计评审清单：

1. 需求按绝对精度、重复精度、全温误差、动态误差、安装容差分项定义，不写”≥17 位”这类单一条款；
2. 磁方案评审电机漏磁、母排磁场、铁磁结构件与磁体温漂，并在最终结构、最终走线、最大电流下测试；
3. 光电方案评审防护等级、冷凝、冲击振动谱与码盘热漂移；
4. 电感方案评审气隙公差、金属结构件影响、励磁解调链路与系统级 EMC；
5. 高减速比关节优先考虑输出侧绝对反馈或双编码器架构，而不是单纯堆电机侧位数。

一句话收尾

编码器选型的本质，是给关节的每一根信号找一个可靠的物理来源。光电、磁、电感没有高下，只有边界：光怕脏，磁怕扰，电感挑气隙和金属环境。

真正省钱的那条经验是：位置比器件更决定成败。电机侧一颗芯片级磁编码器，输出侧再配一圈标定过的磁环或电感，会比在背隙 1° 的减速器后面硬塞一颗昂贵光电编码器做得更好，而且更便宜。
